DIY Solarny Kolektor Powietrzny z Siatki i Poliwęglanu: Tanie Ciepło i Ochrona Elewacji Domu z Płyt PIR

Właściciele nowoczesnych, doskonale izolowanych domów z płyt warstwowych PIR 20 cm często szukają sposobów na dalsze obniżenie, i tak już niskich, kosztów ogrzewania. Jednym z fascynujących i potencjalnie bardzo tanich rozwiązań, idealnym dla majsterkowiczów (DIY), jest budowa solarnego kolektora powietrznego bezpośrednio na elewacji budynku. Wykorzystując dużą, nasłonecznioną powierzchnię ściany południowej, można w prosty sposób pozyskiwać darmowe ciepło ze słońca, często ze sprawnością przewyższającą zimą panele fotowoltaiczne, a to wszystko za ułamek ich ceny. Co więcej, taka konstrukcja może przynieść dodatkową korzyść w postaci ochrony samej elewacji.

Idea Prosta jak Słońce: Kolektor z Siatki i Poliwęglanu

Wyobraźmy sobie typowy dom z płyt PIR – posiada on często duże, nieprzerwane połacie ścian. Jeśli dysponujemy ścianą południową o wymiarach, powiedzmy, 10 metrów szerokości i 3 metry wysokości, mamy do dyspozycji aż 30 m² potencjalnej powierzchni do wychwytywania energii słonecznej!

Opisywana koncepcja DIY zakłada wykorzystanie tej powierzchni do budowy prostego kolektora powietrznego, którego sercem jest:

1. Absorber: Zamiast drogich, specjalistycznych absorberów, wykorzystujemy 3 warstwy czarnej, drobnej siateczki (np. tynkarskiej z włókna szklanego pomalowanej na czarno, siatki cieniującej rolniczej lub innej odpornej na UV i temperaturę). Wielowarstwowość zwiększa powierzchnię absorpcji i turbulencję przepływającego powietrza, poprawiając wymianę ciepła.
2. Pokrycie Przezroczyste: Rolę "szyby" pełni poliwęglan komorowy o grubości 1 cm. Jest lekki, stosunkowo tani, odporny na uderzenia i dobrze izoluje termicznie (lepiej niż pojedyncza szyba), tworząc efekt szklarni.
3. Rama i Uszczelnienie: Całość montowana jest w lekkiej ramie (np. drewnianej lub aluminiowej) bezpośrednio na elewacji z płyty PIR, z zachowaniem niewielkiej przestrzeni między siatką a poliwęglanem oraz między siatką a ścianą domu (płytą PIR). Kluczowe jest staranne uszczelnienie krawędzi, aby zminimalizować straty ciepła.
4. System Przepływu Powietrza: Niezbędne są otwory wlotowe i wylotowe w ścianie domu (przechodzące przez płytę PIR) oraz wentylator(y) wymuszające przepływ powietrza przez kolektor.

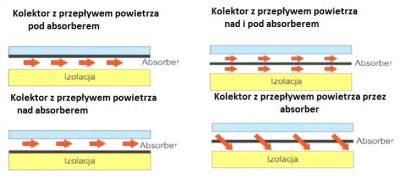

Jak To Działa?

Zasada działania jest niezwykle prosta:

1. Promienie słoneczne przenikają przez poliwęglan komorowy.
2. Padają na czarną siatkę, która intensywnie pochłania energię i nagrzewa się.
3. Wentylator zasysa chłodniejsze powietrze z wnętrza domu (lub z zewnątrz – w zależności od konfiguracji) do dolnej części kolektora.
4. Powietrze, przepływając przez gorącą, wielowarstwową siatkę, ogrzewa się.
5. Ciepłe powietrze jest następnie wdmuchiwane przez wentylator wylotowy z powrotem do wnętrza domu, bezpośrednio go dogrzewając lub (jak opisano niżej) kierowane do systemu wentylacji.

W słoneczny, nawet mroźny dzień, taki prosty system potrafi podnieść temperaturę przepływającego powietrza o kilkanaście, a nawet kilkadziesiąt stopni Celsjusza, dostarczając do budynku darmową energię cieplną.

Szacowana Moc, Zyski Energetyczne i Koszty

• Szacunkowa Moc Cieplna (Szczytowa): W optymalnych warunkach (słoneczny, chłodny dzień, południe) dobrze wykonany kolektor tej wielkości może osiągnąć moc cieplną rzędu 5 - 15 kW. Jest to moc dostarczana w postaci ogrzanego powietrza.

• Szacunkowe Dzienne Zyski Energetyczne: W słoneczny dzień w sezonie grzewczym (jesień/zima/wiosna), przy kilku godzinach efektywnej pracy, kolektor może dostarczyć od 10 do nawet 25 kWh darmowej energii cieplnej. W skali całego sezonu grzewczego, w zależności od liczby słonecznych dni i jakości wykonania, może to być kilkaset, a nawet ponad 1000 kWh dodatkowego ciepła. Uwaga: Poniższe wartości są szacunkowe i mocno zależą od konkretnej konstrukcji, użytych materiałów, lokalizacji geograficznej, nasłonecznienia, temperatury zewnętrznej i przepływu powietrza. Traktuj je jako przybliżony rząd wielkości dla kolektora o powierzchni 30 m².

• Szacunkowy Koszt Budowy (Materiały): Budowa systemem DIY pozwala na znaczące oszczędności. Koszt materiałów na kolektor o powierzchni 30 m² może wynieść orientacyjnie od 3500 zł do 6000 zł, w zależności od cen poliwęglanu komorowego (największy koszt), rodzaju siatki, materiału ramy, jakości wentylatorów i systemu sterowania.

Ważne: To tylko koszt materiałów. Należy doliczyć własną pracę lub koszty robocizny, jeśli zlecamy wykonanie.

Potencjał Magazynowania Energii

Bezpośrednie wdmuchiwanie ciepłego powietrza to najprostsze zastosowanie. Jednak energia pozyskiwana w słoneczne godziny może być magazynowana na później. Jak?

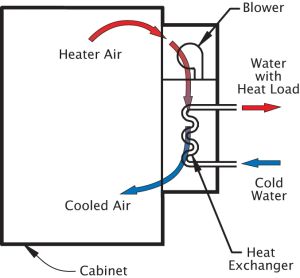

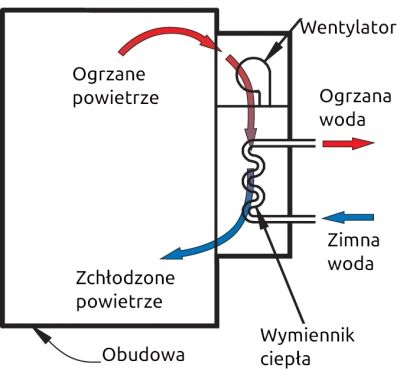

• Magazynowanie w Wodzie: Ogrzane powietrze z kolektora można skierować na wymiennik ciepła powietrze-woda, który będzie podgrzewał wodę w dużym, dobrze izolowanym zbiorniku buforowym. Zmagazynowane ciepło można potem wykorzystać do zasilania niskotemperaturowego ogrzewania podłogowego lub wspomagania przygotowania ciepłej wody użytkowej. Wymaga to jednak bardziej zaawansowanej instalacji.
• Inne Metody (rzadziej stosowane w DIY): Teoretycznie można by też magazynować ciepło w złożach kamiennych (rock bed) lub materiałach zmiennofazowych (PCM), ale są to rozwiązania bardziej skomplikowane.

Wspomaganie Rekuperacji – Inteligentne Połączenie

W szczelnych domach z płyt PIR, wyposażonych w wentylację mechaniczną z odzyskiem ciepła (rekuperację), solarny kolektor powietrzny może pełnić jeszcze jedną, bardzo użyteczną funkcję: wspomaganie rekuperatora.

Zamiast (lub oprócz) wdmuchiwania ciepłego powietrza bezpośrednio do pomieszczeń, można je zintegrować z systemem wentylacji na kilka sposobów:

1. Podgrzewanie Powietrza Czerpanego: Najczęściej ciepłe powietrze z kolektora kieruje się na czerpnię powietrza świeżego do rekuperatora (przed wymiennikiem ciepła). Dzięki temu, zimą, do centrali wentylacyjnej trafia powietrze wstępnie podgrzane przez słońce. To najprostsza i popularna metoda integracji.
2. Mieszanie z Powietrzem Zużytym (Wywiewanym): Alternatywnie, w bardziej zaawansowanych konfiguracjach, ciepłe powietrze z kolektora można by mieszać z powietrzem usuwanym z budynku tuż przed wymiennikiem ciepła w rekuperatorze. Celem takiego rozwiązania jest podniesienie temperatury powietrza wywiewanego, co zwiększa różnicę temperatur w wymienniku i potencjalnie pozwala na odzyskanie jeszcze większej ilości ciepła dla powietrza nawiewanego. Warto zaznaczyć, że powietrze z kolektora nie musi trafiać bezpośrednio do pomieszczeń mieszkalnych, a jego energia może być efektywnie wykorzystana w procesie rekuperacji. Taka konfiguracja wymaga jednak starannego zaprojektowania i sterowania przepływami powietrza.

Korzyści z integracji z rekuperacją (głównie przy podgrzewaniu czerpni):

• Zmniejszenie Ryzyka Zamarzania Wymiennika: Rekuperator rzadziej musi uruchamiać system antyzamrożeniowy (np. grzałkę wstępną lub bypass), co oszczędza energię elektryczną.
• Wyższa Temperatura Nawiewu: Powietrze nawiewane do pomieszczeń przez rekuperator jest cieplejsze, co zwiększa komfort.
• Wyższa Efektywność Całego Systemu: Mniejsze zużycie energii przez rekuperator i dodatkowe ciepło dla domu.

Przewaga nad Fotowoltaiką Zimą?

Choć fotowoltaika (PV) produkuje prąd, a kolektor powietrzny ciepło, warto porównać ich zimową efektywność w kontekście pozyskiwania energii ze słońca:

• Sprawność w Niskich Temperaturach: Sprawność paneli PV spada w bardzo wysokich temperaturach, ale również niskie temperatury, mimo potencjalnie dobrego nasłonecznienia zimą, nie są dla nich optymalne. Z kolei kolektory termiczne (w tym powietrzne) działają na zasadzie różnicy temperatur – im zimniejsze powietrze na zewnątrz (lub wlotowe), tym efektywniej (przy dobrym słońcu) mogą je ogrzać. Dlatego w mroźny, słoneczny dzień, sprawność produkcji ciepła przez kolektor powietrzny może być wyższa niż sprawność produkcji prądu przez panel PV o tej samej powierzchni.
• Koszt: Budowa opisanego kolektora powietrznego DIY jest nieporównywalnie tańsza niż instalacja fotowoltaiczna o podobnej powierzchni (30 m² to ok. 5-6 kWp mocy PV, koszt kilkudziesięciu tysięcy złotych). Nawet doliczając koszty ewentualnego magazynowania ciepła w buforze, rozwiązanie powietrzne pozostaje znacznie bardziej ekonomiczne, jeśli głównym celem jest ogrzewanie.

Oczywiście, PV produkuje prąd, który jest bardziej uniwersalny, ale jeśli priorytetem jest tanie ciepło, kolektor powietrzny DIY jest wartą rozważenia alternatywą.

Zalety i Wyzwania Kolektora DIY

Zalety:

• Bardzo Niski Koszt Budowy: Szacunkowo 3500-6000 zł za materiały na 30 m².
• Wysokie Potencjalne Zyski Energetyczne: 10-25 kWh ciepła dziennie w słoneczne dni.
• Dobra Sprawność Zimą: Efektywna produkcja ciepła w słoneczne, mroźne dni.
• Wykorzystanie Darmowej Energii Słonecznej.
• Prosta Technologia: Łatwa do zrozumienia i wykonania dla majsterkowiczów.
• Redukcja Kosztów Ogrzewania: Realne oszczędności.
• Możliwość Integracji z Rekuperacją: Zwiększenie efektywności systemu wentylacji.
• Ochrona Elewacji przed Przegrzaniem i Rozszerzalnością: Kolektor, zacieniając ścianę z płyt PIR, chroni ją przed bezpośrednim, intensywnym nasłonecznieniem (szczególnie latem) i ekstremalnymi temperaturami. Zmniejsza to naprężenia termiczne w płytach i redukuje ich naturalną rozszerzalność cieplną, potencjalnie wydłużając żywotność elewacji i połączeń. Biorąc pod uwagę doskonałą izolacyjność PIR 20cm, ewentualne, minimalne pasywne zyski ciepła przez ścianę są pomijalne w porównaniu do aktywnego zysku z kolektora oraz korzyści z ochrony samej przegrody.
• Możliwość Wykorzystania do Suszenia Ubrań: Darmowa, ekologiczna alternatywa dla suszarki bębnowej.
• Ekologia: Czysta energia, brak emisji.

Wyzwania:

• Wymagane Umiejętności DIY: Budowa wymaga staranności i wiedzy.
• Estetyka: Duża, ciemna powierzchnia na elewacji (można ją jednak estetycznie wkomponować w projekt).
• Szczelność: Kluczowe jest dokładne wykonanie, aby uniknąć strat i problemów z wilgocią.
• Sterowanie: Potrzebny jest system sterowania wentylatorami (np. termostat różnicowy).
• Wydajność Zależna od Pogody.
• Ryzyko Przegrzewania Latem (jeśli system działa): Konieczność ewentualnej regulacji, bypassu, przewiewania wentylatorem zasilanym solarnie lub wyłączenia systemu poza sezonem grzewczym.

Podsumowanie

Solarny kolektor powietrzny zbudowany samodzielnie na południowej ścianie domu z płyt PIR 20 cm to intrygująca i bardzo tania opcja na pozyskanie darmowego ciepła. Przy powierzchni 30 m² można liczyć na szczytową moc cieplną 5-15 kW i dzienne zyski rzędu 10-25 kWh w sprzyjających warunkach, co może znacząco obniżyć koszty ogrzewania. Co ważne, jego sprawność w produkcji ciepła zimą może przewyższać fotowoltaikę, a koszt budowy jest ułamkiem ceny instalacji PV. Dodatkową korzyścią jest ochrona elewacji przed przegrzewaniem i naprężeniami termicznymi. Możliwość magazynowania energii w wodzie czy inteligentna integracja z systemem rekuperacji (bez konieczności wprowadzania powietrza bezpośrednio do domu) dodatkowo zwiększa atrakcyjność tego rozwiązania. Dla świadomych energetycznie właścicieli domów i entuzjastów DIY, potencjalne korzyści wyraźnie przewyższają wyzwania związane z budową.
