DIY Wielkopowierzchniowy Kolektor Powietrzny: Poliwęglan i Siatka na Ścianie Domu

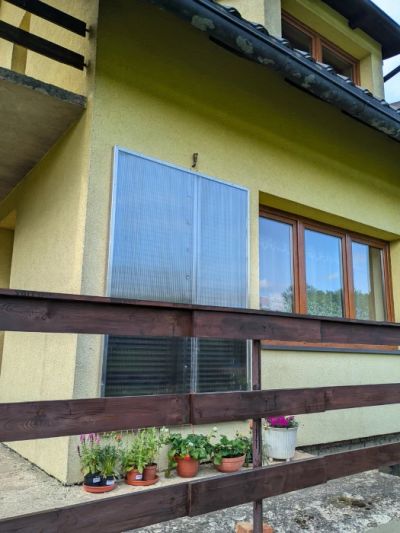

Właściciele nowoczesnych, doskonale izolowanych domów, na przykład tych wzniesionych z płyt warstwowych PIR, nieustannie poszukują innowacyjnych metod na obniżenie kosztów eksploatacji. Jednym z najbardziej efektywnych i ekonomicznych rozwiązań, idealnym dla entuzjastów majsterkowania (DIY), jest budowa wielkopowierzchniowego solarnego kolektora powietrznego na elewacji budynku. Wykorzystując dużą, nasłonecznioną ścianę południową, można stworzyć system o powierzchni 10 m² lub większej, który w prosty sposób pozyskuje darmową energię cieplną ze słońca. Co więcej, taka instalacja, osłonięta poliwęglanem komorowym, nie tylko ogrzewa, ale również chroni samą elewację.

Idea Wielkopowierzchniowego Kolektora z Siatki i Poliwęglanu

Koncepcja opiera się na prostocie i skalowalności. Ściana południowa o powierzchni minimum 10 m² staje się fundamentem dla wydajnego systemu grzewczego.

Kluczowe komponenty takiego kolektora to:

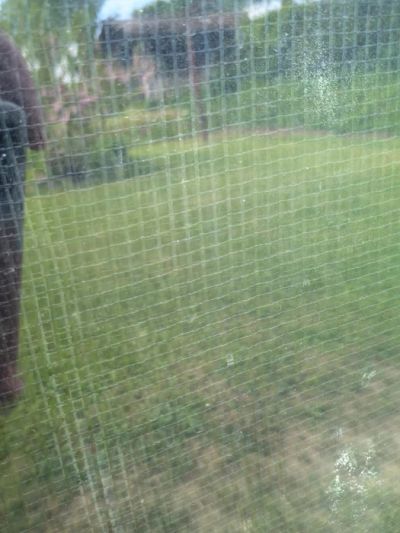

1. Absorber z Siatki: Zamiast drogich, specjalistycznych absorberów, stosuje się kilka warstw (np. 3-4) czarnej siatki odpornej na promieniowanie UV i wysoką temperaturę. Gęsta, wielowarstwowa struktura siatki tworzy ogromną powierzchnię wymiany ciepła i powoduje turbulentny przepływ powietrza, co maksymalizuje jego ogrzewanie.

2. Pokrycie z Poliwęglanu Komorowego: Poliwęglan komorowy (np. o grubości 10 mm) jest idealnym materiałem na pokrycie zewnętrzne. Jego kluczowe zalety w tym zastosowaniu to:
   • Wysoka przepuszczalność światła: Umożliwia dotarcie promieni słonecznych do czarnego absorbera siatkowego.
   • Dobra izolacyjność termiczna: Komorowa struktura tworzy poduszkę powietrzną, która minimalizuje straty ciepła na zewnątrz, działając jak przezroczysty termos.
   • Wysoka odporność na uderzenia: Jest praktycznie nietłukący, co czyni go bezpieczniejszym i trwalszym od szkła, zwłaszcza na dużych powierzchniach.
   • Niska waga i łatwość obróbki: Ułatwia montaż, szczególnie w projektach DIY na dużą skalę.
   • Ochrona przed UV: Wiele płyt posiada warstwę chroniącą przed degradacją pod wpływem słońca, co przedłuża żywotność zarówno poliwęglanu, jak i elementów kolektora pod nim.
3. Konstrukcja Nośna: Lekka rama, najczęściej drewniana lub aluminiowa, montowana jest bezpośrednio do elewacji, tworząc szczelną komorę kolektora.
4. System Przepływu Powietrza: Niezbędne są otwory wlotowy (na dole) i wylotowy (na górze) w ścianie budynku, a także wentylator (lub kilka) wymuszający obieg powietrza.

Zasada Działania

Mechanizm jest niezwykle prosty i efektywny:

1. Promienie słoneczne przenikają przez płytę poliwęglanu komorowego.
2. Energia słoneczna jest absorbowana przez czarną, wielowarstwową siatkę, która gwałtownie się nagrzewa.
3. Wentylator zasysa chłodne powietrze z wnętrza domu do dolnej części kolektora.
4. Powietrze, przepływając powoli w górę przez labirynt gorącej siatki, intensywnie się ogrzewa.
5. Ogrzane, suche powietrze jest wdmuchiwane z powrotem do budynku, stanowiąc darmowe źródło ciepła.

W słoneczny, nawet mroźny dzień, system o powierzchni 10 m² jest w stanie podnieść temperaturę przepływającego powietrza o kilkadziesiąt stopni Celsjusza.

Potencjał Energetyczny i Korzyści

• Szacowana Moc i Zyski: Dobrze wykonany kolektor o powierzchni 10 m² może w słoneczny zimowy dzień osiągnąć szczytową moc cieplną rzędu 2-5 kW. W skali dnia może to oznaczać zysk energetyczny od 5 do nawet 15 kWh. W skali sezonu grzewczego mówimy o setkach kilowatogodzin darmowego ciepła.
• Niski Koszt Budowy: Koszt materiałów na kolektor o powierzchni 10 m², budowany systemem gospodarczym, jest nieporównywalnie niższy od innych systemów solarnych i może zamknąć się w kwocie 1500 - 3000 zł. Największym wydatkiem jest poliwęglan komorowy.
• Integracja z Wentylacją: Ogrzane powietrze z kolektora można skierować na czerpnię rekuperatora. Powoduje to podgrzanie świeżego powietrza jeszcze przed jego wejściem do wymiennika ciepła, co eliminuje problem zamarzania rekuperatora zimą i podnosi ogólną sprawność systemu wentylacyjnego.
• Ochrona Elewacji: Poliwęglanowa osłona kolektora chroni ścianę przed bezpośrednim działaniem słońca, deszczu i wiatru. Latem, gdy system jest wyłączony, zapobiega przegrzewaniu się elewacji i redukuje naprężenia termiczne, co jest szczególnie korzystne w przypadku ścian o ciemnym kolorze.

Wyzwania przy Dużej Skali

Budowa kolektora o powierzchni 10 m² lub większej wiąże się z kilkoma wyzwaniami:

• Stabilność Konstrukcji: Duża powierzchnia poliwęglanu jest narażona na napór wiatru. Należy zadbać o solidną ramę i odpowiednią liczbę punktów podparcia dla płyt poliwęglanowych, aby uniknąć ich uginania się lub uszkodzenia.
• Szczelność: Staranne uszczelnienie wszystkich połączeń jest kluczowe dla uniknięcia strat ciepła i przenikania wilgoci do wnętrza kolektora lub ściany budynku.
• Równomierny Przepływ Powietrza: Przy dużej szerokości kolektora należy tak zaprojektować wlot i wylot (lub zastosować kilka wentylatorów), aby powietrze przepływało równomiernie przez całą powierzchnię absorbera.
• Zarządzanie Przegrzewaniem: Latem kolektor może osiągać bardzo wysokie temperatury. Należy przewidzieć sposób na jego "wyłączenie" – np. poprzez prosty bypass, zasłonięcie lub wymuszenie obiegu powietrza w nocy w celu chłodzenia.

Podsumowanie

Wielkopowierzchniowy solarny kolektor powietrzny, z absorberem z siatki i pokryciem z poliwęglanu komorowego, to niezwykle atrakcyjne rozwiązanie DIY dla osób poszukujących taniego i ekologicznego źródła ciepła. Jego niska cena, wysoka efektywność zimą oraz dodatkowe korzyści, takie jak ochrona elewacji i możliwość integracji z rekuperacją, czynią go jednym z najciekawszych systemów do samodzielnej budowy. Staranne planowanie i solidne wykonanie pozwalają stworzyć wydajną instalację o dużej mocy, która przez wiele lat będzie realnie obniżać rachunki za ogrzewanie.
