DIY Ścienny Kolektor Słoneczny SolarWall: Wnioski z Roku Użytkowania w Warsztacie a Potencjał dla Domu Pasywnego PIR

W dzisiejszych czasach poszukiwanie alternatywnych i tanich sposobów na ogrzewanie budynków jest bardziej aktualne niż kiedykolwiek. Szczególnie interesujące są rozwiązania typu DIY (zrób to sam). Kanał The Homesteading RD na YouTube zaprezentował jakiś czas temu fascynujący projekt "DIY SOLAR HEATER WALL - No solar panels needed!", pokazujący, jak można wykorzystać energię słoneczną do pasywnego ogrzewania dużego warsztatu o, jak sami przyznają, dość słabej izolacji.

Niedawno twórcy podzielili się wnioskami po roku użytkowania swojego kolektora. To niezwykle cenne studium przypadku. Przyglądamy się ich doświadczeniom, aby ulepszyć naszą koncepcję kolektora powietrznego na bazie siatki i poliwęglanu, montowanego na super-izolowanej ścianie z płyt PIR 20cm, gdzie efektywne zarządzanie pozyskanym ciepłem, w tym jego magazynowanie, staje się kluczowe.

Obejrzyj Filmy od The Homesteading RD:

Film 1: Budowa kolektora

Film 2: Wnioski po roku użytkowania

Co Zobaczyliśmy w Filmach? Budowa i Roczne Doświadczenia w Warsztacie

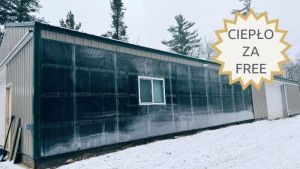

Projekt The Homesteading RD zakładał dobudowanie do południowej ściany istniejącego blaszanego budynku gospodarczego kolektora powietrznego. Główne elementy to:

1. Konstrukcja Nośna: Drewniana "fałszywa ściana".
2. Absorber Ciepła: Płyty cementowe (Durock) pomalowane na czarno.
3. Pokrycie Zewnętrzne: Przezroczyste, podwójne panele poliwęglanowe.

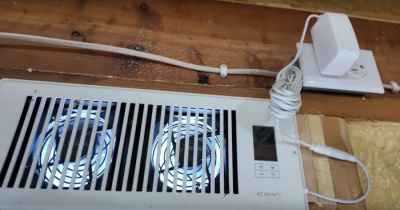

4. System Dystrybucji Powietrza: Wloty na dole, wentylatory (AC Infinity Register Boosters) z termostatem i czujnikiem zmierzchowym na górze.
5. Izolacja Wewnętrzna: Piana natryskowa w "fałszywej ścianie".

Po roku użytkowania, twórcy podzielili się następującymi wnioskami:

• Ogólna Satysfakcja z Działania: Kolektor zauważalnie podnosi temperaturę w dużym, słabo izolowanym warsztacie o kilka stopni.
• Problemy i Nauki:
  • Konieczność Ograniczenia Przegrzewania Latem: Rozwiązane doraźnie plandekami.
  • Ryzyko Samozapłonu Drewna w konstrukcji.
  • Cofanie się Zimnego Powietrza (Backdrafting).
  • Optymalizacja Termostatu Wentylatorów.
  • Deformacja Paneli Poliwęglanowych pod wpływem letniego przegrzewania.

Jak Ocenić Efektywność Kolektora? Stopnie Celsjusza a Kilowatogodziny – Kluczowe Rozróżnienie

W filmie twórcy często wspominają o podniesieniu temperatury w warsztacie o kilka stopni. Dla ich dużego i słabo izolowanego budynku jest to z pewnością odczuwalna i wartościowa poprawa. Jednak dla precyzyjnej oceny potencjału takiego kolektora, zwłaszcza w kontekście super-izolowanego domu pasywnego, ważniejsza jest ilość dostarczonej energii cieplnej, wyrażona w kilowatogodzinach (kWh).

Fakt, że kolektor The Homesteading RD o danej powierzchni był w stanie zauważalnie wpłynąć na temperaturę w tak wymagającym obiekcie, świadczy o jego znacznym potencjale generowania energii (kWh). Ta sama ilość energii dostarczona do super-izolowanego domu pasywnego mogłaby prowadzić do znacznie większego wzrostu temperatury, a nawet do przegrzewania, jeśli nie zostanie odpowiednio zagospodarowana. To podkreśla, jak kluczowe w przypadku domów pasywnych staje się nie tylko pozyskiwanie darmowej energii, ale również efektywne zarządzanie jej nadmiarem, np. poprzez magazynowanie w wodzie.

Nasza Koncepcja (Kolektor z Siatki na Płycie PIR) w Świetle Doświadczeń z Filmu

Doświadczenia The Homesteading RD są niezwykle cenne i pozwalają udoskonalić również naszą koncepcję kolektora powietrznego na bazie siatki:

• Materiał Absorbera – Siatka vs Płyta Cementowa:
  • Nasza koncepcja (siatka): Minimalna bezwładność cieplna siatki oznacza niemal natychmiastowe oddawanie ciepła do przepływającego powietrza. Wielowarstwowa struktura siatki zapewnia ogromną powierzchnię wymiany ciepła i sprzyja turbulencji, co intensyfikuje proces. To kluczowa przewaga dla systemów, gdzie liczy się szybka reakcja na pojawiające się słońce i efektywne przekazanie energii do medium (powietrza).
• Izolacja Ściany Bazowej – Niezaprzeczalna Przewaga Domu z Płyt PIR:
  • Montaż na super-izolowanej ścianie z płyt PIR 20cm (U ≈ 0.11 W/m²K) to fundamentalna zaleta, minimalizująca straty ciepła "tyłem" kolektora.
• Materiał Ramy i Bezpieczeństwo Pożarowe – Kluczowa Lekcja:
  • Wniosek z filmu jest tu niezwykle ważny! Ryzyko samozapłonu drewna jest realne. Dla domu mieszkalnego, zwłaszcza pasywnego, stosowanie ramy aluminiowej lub innej całkowicie niepalnej jest absolutnie rekomendowane.
• Zarządzanie Nadmiarem Ciepła Latem – Konieczne Inteligentne Rozwiązania Zamiast Plandek:
  • Rozwiązanie z plandekami, choć skuteczne, jest mało eleganckie i wymaga obsługi. Dla domu pasywnego, gdzie dążymy do automatyzacji i wysokiego komfortu, potrzebne są lepsze strategie:
    • Magazynowanie ciepła w wodzie: Nadmiar energii z kolektora można skierować do dużego bufora CWU, dogrzewając wodę użytkową. Można ją także wykorzystać do zasilania pralki czy zmywarki lub podgrzewania basenu ogrodowego.
    • Aktywne chłodzenie kolektora z wyrzutem ciepła na zewnątrz: Gdy magazyny ciepła są pełne lub latem nie ma potrzeby gromadzenia energii, niezbędne jest aktywne przewietrzanie kolektora. Idealnym rozwiązaniem jest dedykowany wentylator zasilany małym, autonomicznym panelem fotowoltaicznym. Uruchamiałby się automatycznie, wyrzucając gorące powietrze na zewnątrz. Można by z przekąsem dodać, że przy takim strumieniu gorącego powietrza latem, tradycyjna suszarka do ubrań, a nawet funkcja odwirowywania w pralce, mogą okazać się zupełnie zbędne – wystarczy rozwiesić pranie w strumieniu wylotowym z kolektora! Oczywiście, to żart, ale pokazuje skalę potencjalnie marnowanej energii, jeśli nie zostanie ona odpowiednio zagospodarowana.
• Problem Cofania się Zimnego Powietrza (Backdrafting):
  • Wniosek uniwersalny: Niezbędne są szczelne klapy zwrotne na wlotach i wylotach.

Zaktualizowane Zalety Kolektora Powietrznego DIY (z Siatką na Ścianie PIR):

• Bardzo Niski Koszt Budowy.
• Wysokie Potencjalne Zyski Energetyczne (kWh) Zimą, które w super-izolowanym domu pasywnym mogą pokryć znaczną część niewielkiego zapotrzebowania na ciepło lub być efektywnie magazynowane.
• Szybka reakcja na słońce i efektywna wymiana ciepła dzięki absorberowi z siatki.
• Wykorzystanie istniejącej, doskonale izolowanej ściany PIR jako idealnej bazy.
• Ochrona Elewacji PIR przed ekstremami termicznymi.
• Możliwość efektywnego magazynowania nadmiaru ciepła.

Zaktualizowane Wady i Wyzwania (w Świetle Doświadczeń):

• Konieczność stosowania wyłącznie niepalnej ramy i konstrukcji.
• Niezbędne inteligentne zarządzanie nadmiarem ciepła latem (magazynowanie lub aktywne chłodzenie kolektora z wyrzutem na zewnątrz).
• Konieczność montażu skutecznych klap zwrotnych.
• Dokładne planowanie pod kątem zimowego zacienienia.

Podsumowanie Końcowe: Uczmy Się na Doświadczeniach dla Lepszych Projektów

Filmy The Homesteading RD to kopalnia praktycznej wiedzy. Ich roczne doświadczenia z kolektorem w dużym, słabo izolowanym warsztacie pokazują, że nawet w trudniejszych warunkach takie systemy DIY mogą przynosić odczuwalne korzyści. Jednocześnie, problemy, z którymi się zetknęli, są niezwykle cennymi wskazówkami.

Przenosząc te wnioski na grunt super-izolowanego domu pasywnego z płyt PIR 20cm, widzimy jeszcze większy potencjał. Taki sam kolektor, generujący tę samą ilość energii (kWh), będzie miał znacznie większy wpływ na bilans cieplny budynku – tak duży, że magazynowanie nadmiaru ciepła (np. w wodzie) staje się nie opcją, a koniecznością, aby uniknąć przegrzewania i w pełni wykorzystać darmową energię. Kluczowe jest również zastosowanie materiałów niepalnych, przemyślane zarządzanie ciepłem latem oraz montaż klap zwrotnych.

Nasza koncepcja kolektora z siatki na ścianie PIR, ze względu na dynamiczną reakcję i efektywną wymianę ciepła, wydaje się być szczególnie obiecująca dla domów pasywnych. Doświadczenia The Homesteading RD pomagają dopracować szczegóły i zwiększyć bezpieczeństwo oraz efektywność takich systemów.
