Tani Magazyn Ciepła z Kontenerów IBC i Wymienników Płytowych dla Domu Pasywnego: Analiza i Inspiracje

W poprzednim artykule, zatytułowanym "Analiza Techniczna i Badania Przydomowej Biogazowni Rolniczej", przyjrzeliśmy się, jak kontener IBC (popularnie zwany Mauserem) został zaadaptowany na potrzeby reaktora fermentacyjnego, w tym jak rozwiązano kwestię jego ogrzewania. Było to podejście bazujące na dostępnych materiałach i pomysłowości autorów. Warto jednak wiedzieć, że w przemyśle, gdzie kontenery IBC są standardem w transporcie i przechowywaniu płynów oraz materiałów sypkich, istnieją dedykowane, profesjonalne systemy grzewcze zaprojektowane specjalnie dla tych zbiorników.

Analiza tych przemysłowych rozwiązań, w połączeniu ze zrozumieniem właściwości materiałowych samego kontenera IBC, otwiera interesujące perspektywy. Okazuje się, że zasady te można z powodzeniem zaadaptować do budowy efektywnych i niezwykle tanich systemów magazynowania ciepła, idealnie wpisujących się w potrzeby domów pasywnych budowanych z płyt PIR 20cm.

Kontenery IBC: Właściwości Materiału HDPE i Przemysłowe Standardy Temperaturowe

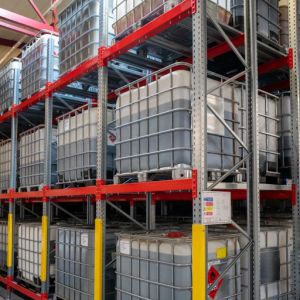

Kontenery IBC (Intermediate Bulk Container) o standardowej pojemności 1000 litrów są najczęściej produkowane z polietylenu o wysokiej gęstości (HDPE). Materiał ten cechuje się:

• Gęstością: typowo 0,93-0,97 g/cm³.
• Dobrą odpornością chemiczną na większość kwasów, zasad i wielu chemikaliów.
• Dobrą odpornością udarową.
• Relatywnie niską odpornością cieplną w porównaniu do metali. Zgodnie z danymi producentów, HDPE można trwale użytkować w zakresie temperatur od ok. –46°C (-50°F) do +82°C (180°F).
  • Temperatura mięknienia: Tworzywo to zaczyna mięknąć już w okolicach +60°C, co stanowi istotne ograniczenie dla bezpiecznego, długotrwałego podgrzewania zawartości.
  • Rekomendowana temperatura pracy w przemyśle: W praktyce zaleca się, aby temperatura pracy HDPE nie przekraczała +60°C, maksymalnie +70°C(temperatura sterylizacji) dla krótkotrwałego kontaktu. Przekroczenie tych wartości, zwłaszcza długotrwałe, może prowadzić do odkształceń zbiornika (zagłębień, marszczeń).
  • Punkt topnienia HDPE: Wynosi około +130°C, co wyznacza absolutną granicę termiczną. W praktyce należy unikać temperatur znacznie poniżej tej wartości.

W zastosowaniach przemysłowych kontenery IBC służą nie tylko do przechowywania płynów, ale również materiałów sypkich. Często zachodzi potrzeba utrzymania określonej temperatury produktu – np. aby zapobiec jego krzepnięciu, utrzymać odpowiednią lepkość do dalszego przetwarzania, czy chronić przed degradacją. To właśnie te potrzeby stały się impulsem do rozwoju specjalistycznych systemów grzewczych dla IBC.

Przegląd Przemysłowych Systemów Grzewczych dla Kontenerów IBC

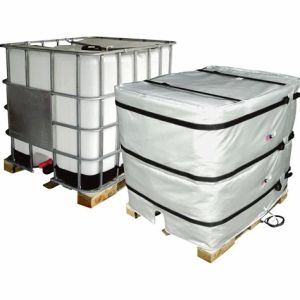

Jak już wiemy, bezpieczne i kontrolowane ogrzewanie kontenerów IBC jest w przemyśle codziennością. Producenci oferują kilka głównych typów urządzeń grzewczych:

1. Maty Grzewcze (Podkładki Grzejne): Płaskie maty (często silikonowe) umieszczane pod wewnętrzną bańką HDPE. Ogrzewają zawartość "od dołu" i zazwyczaj stosuje się je w połączeniu z izolowanymi pokrowcami.
2. Pasy Grzewcze (Taśmy Grzejne): Elastyczne opaski z elementem grzejnym, owijane wokół zbiornika.

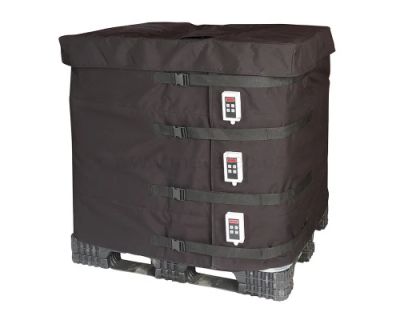

3. Pokrowce/Płaszcze Grzewcze (Koce Grzewcze): Izolowane narzuty z wbudowanym systemem ogrzewania, dopasowane do kształtu IBC. Zapewniają pełne, równomierne ogrzewanie "od zewnątrz".
4. Grzejniki Dennicowe (Base Heaters): Urządzenia montowane pod IBC, w tym podgrzewacze indukcyjne dla zbiorników z metalową paletą.

Wiele z tych systemów posiada certyfikaty CE oraz ATEX, a dla przemysłu spożywczego także FDA. Kluczowe jest precyzyjne sterowanie temperaturą i zabezpieczenia termiczne (np. termostaty high-limit na 85-95°C).

Ciekawostka Przemysłowa: Materiały Zmiennofazowe (PCM) w Kontenerach

Warto wspomnieć, że w przemyśle, oprócz cieczy, w kontenerach IBC przechowuje się również materiały sypkie. W kontekście magazynowania energii cieplnej, bardziej zaawansowaną (choć rzadziej stosowaną w typowych IBC ze względu na koszt i specyfikę) ciekawostką są materiały zmiennofazowe (PCM). Mogą one być w formie sypkiej lub kapsułkowanej i magazynują ciepło poprzez zmianę stanu skupienia (np. z stałego na ciekły) przy określonej temperaturze. Pozwala to na zmagazynowanie dużej ilości energii w stosunkowo niewielkiej różnicy temperatur, oferując wysoką gęstość energii.

Jednak dla zastosowań domowych, zwłaszcza w systemach DIY (zrób to sam), woda jako medium do magazynowania ciepła wciąż pozostaje rozwiązaniem znacznie prostszym, tańszym i oferującym lepszą kontrolę nad przepływem energii oraz łatwiejszą integrację z typowymi instalacjami grzewczymi. Dlatego w dalszej części skupimy się na wodnych magazynach ciepła w kontenerach IBC.

Od Przemysłu do Domu Pasywnego: Kontener IBC jako Wodny Magazyn Ciepła

Doświadczenia przemysłowe w kontrolowanym ogrzewaniu zbiorników IBC do bezpiecznej dla HDPE temperatury (do 60°C, krótkotrwałe 70°C dla okresowej sterylizacji) stanowią doskonałą inspirację dla budowy tanich i bardzo pojemnych magazynów ciepła (buforów) w nowoczesnych domach pasywnych.

Potencjał Energetyczny Magazynu Ciepła z Kontenerów IBC

Woda jest doskonałym i tanim medium do magazynowania ciepła. Jeden kontener IBC o pojemności 1000 litrów, wypełniony wodą, może zmagazynować znaczną ilość energii cieplnej. Przyjmując bezpieczny dla HDPE i jednocześnie użyteczny dla systemów niskotemperaturowych w domu pasywnym zakres temperatur, np. od 30°C (minimalna temperatura użytkowa dla ogrzewania podłogowego) do 60°C (bezpieczna granica dla HDPE):

• Różnica temperatur (ΔT) = 60°C - 30°C = 30 K (lub 30°C)
• Masa wody (m) ≈ 1000 kg (dla 1000 litrów)
• Ciepło właściwe wody (c) ≈ 4,186 kJ/kg·K
• Energia zmagazynowana w jednym kontenerze IBC (Q):
  Q = m * c * ΔT = 1000 kg * 4,186 kJ/kg·K * 30 K = 125 580 kJ
• Przeliczając na kilowatogodziny (1 kWh ≈ 3600 kJ):
  Q ≈ 125 580 kJ / 3600 kJ/kWh ≈ 34,88 kWh

System składający się z czterech połączonych szeregowo lub równolegle kontenerów IBC mógłby teoretycznie zmagazynować około 4 x 34,88 kWh ≈ 139,5 kWh energii użytecznej. Nawet uwzględniając pewne straty (które przy zastosowaniu izolacji z płyt PIR 20cm będą minimalne), uzyskujemy magazyn o pojemności znacznie przekraczającej 100 kWh. Biorąc pod uwagę niski koszt używanych kontenerów IBC (często dostępnych za niewielką część ceny nowych), jest to rozwiązanie o bardzo atrakcyjnym stosunku pojemności do ceny, trudnym do osiągnięcia przy użyciu dedykowanych, fabrycznych buforów ciepła o podobnej pojemności. Warto podkreślić, że w domu pasywnym z płyt PIR 20cm nawet woda o temperaturze 30°C jest wciąż użyteczna do zasilania niskotemperaturowych systemów ogrzewania, takich jak ogrzewanie podłogowe.

Systemy Wymiany Ciepła dla Domowego Magazynu IBC

Skoro wiemy już, że kontenery IBC mogą efektywnie magazynować ciepło (szczególnie z pomocą w poprawie stratyfikacji) i jak ważna jest ich izolacja, kluczowe staje się pytanie: jak efektywnie dostarczyć ciepło do tych zbiorników i jak je z nich odebrać na potrzeby ogrzewania domu? Tu z pomocą przychodzą odpowiednie wymienniki ciepła:

1. Wymienniki Płytowe (dla Systemów z Glikolem lub Zamkniętych Obiegów Wodnych):

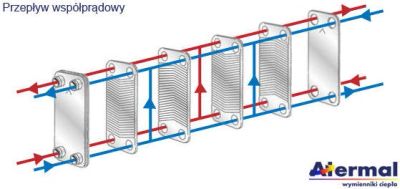

   • Zasada działania: Wymiennik płytowy składa się z szeregu cienkich, pofałdowanych płyt metalowych, które tworzą dwa zupełnie oddzielne kanały przepływu. W jednym kanale płynie gorące medium (np. glikol z kolektorów słonecznych lub woda z obiegu pompy ciepła), a w drugim woda z magazynu IBC. Ciepło jest efektywnie przekazywane przez cienkie ścianki płyt bez mieszania się płynów.
   • Gdzie można spotkać wymienniki płytowe? Są one bardzo powszechnie stosowane w technice grzewczej i chłodniczej. Znajdziemy je m.in. w:
     • Dwufunkcyjnych kotłach gazowych (do podgrzewania ciepłej wody użytkowej).
     • Węzłach cieplnych w budynkach wielorodzinnych i instalacjach przemysłowych.
     • Systemach solarnych (do oddzielania obiegu glikolowego od wodnego).
     • Pompach ciepła.
     • Instalacjach chłodniczych i klimatyzacyjnych.
   • Wszechstronność zastosowań wymienników płytowych: W kontekście magazynu ciepła z kontenerów IBC, wymienniki płytowe pełnią kluczową, podwójną rolę. Służą one zarówno do efektywnego ładowania magazynu ciepłem, jak i do bezpiecznego odbierania tego ciepła na potrzeby różnych systemów grzewczych w domu. Oznacza to, że możemy wykorzystać:
     • Jeden wymiennik płytowy do przekazywania ciepła np. z obiegu glikolowego kolektorów słonecznych do wody w kontenerach IBC. W tym przypadku obieg glikolowy (pierwotny, często pod ciśnieniem) jest oddzielony od bezciśnieniowego obiegu wody w IBC (wtórny).
     • Kolejny, oddzielny wymiennik płytowy do odbierania ciepła z nagrzanej wody w kontenerach IBC i przekazywania go do ciśnieniowej instalacji ogrzewania podłogowego. Tutaj obieg wody z IBC (pierwotny, bezciśnieniowy) zasila wymiennik, a instalacja podłogowa (wtórna, ciśnieniowa) odbiera z niego ciepło.
     • Jeszcze jeden wymiennik płytowy może być dedykowany do przygotowania ciepłej wody użytkowej (C.W.U.). Woda z IBC podgrzewa przepływowo wodę wodociągową. Pozwala to na utrzymanie wysokich standardów higienicznych, zwłaszcza jeśli woda w magazynie IBC jest okresowo przegrzewana do 70°C w celu eliminacji bakterii Legionella, a wymiennik do C.W.U. jest odpowiednio dobrany i eksploatowany.
       Taki system z wieloma wymiennikami pozwala na elastyczne zarządzanie energią, separację obiegów o różnych parametrach (temperatura, ciśnienie, rodzaj czynnika) oraz optymalizację pracy poszczególnych części instalacji.
   • Zalety:
     • Wysoka efektywność wymiany ciepła przy kompaktowych wymiarach.
     • Relatywnie niski koszt i duża dostępność. Nowe wymienniki są przystępne cenowo, a na rynku wtórnym (np. na portalach ogłoszeniowych typu OLX) można często znaleźć używane wymienniki płytowe o mocy rzędu 25 kW już za około 100 zł. Warto jednak pamiętać, że używane wymienniki, szczególnie te pochodzące z instalacji C.W.U., mogą wymagać dokładnego odkamienienia przed ponownym użyciem, aby przywrócić ich pełną sprawność.
     • Separacja mediów i ciśnień: To kluczowa zaleta przy integracji z domową instalacją C.O. Kontenery IBC są zbiornikami bezciśnieniowymi lub niskociśnieniowymi i nie mogą być bezpośrednio wpięte w ciśnieniowy obieg C.O. Wymiennik płytowy rozwiązuje ten problem, tworząc dwa hydraulicznie oddzielone obiegi:
       • Obieg pierwotny (niskociśnieniowy): Woda z kontenera/kontenerów IBC krąży w niewielkim obiegu za pomocą dedykowanej pompy obiegowej, przepływając przez jedną stronę wymiennika płytowego.
       • Obieg wtórny (ciśnieniowy): Woda z instalacji C.O. (np. ogrzewania podłogowego, grzejników) przepływa przez drugą stronę wymiennika płytowego, odbierając ciepło od wody z obiegu pierwotnego.
     • Umożliwia bezpieczne oddzielenie np. niezamarzającego glikolu (jeśli magazyn byłby ładowany z kolektorów słonecznych z glikolem) od wody w instalacji C.O.
     • Za pomocą wielu wymienników płytowych można rozdzielić system na wiele mniejszych, niezależnych instalacji, pracujących z różnymi ciśnieniami lub nawet różnymi czynnikami roboczymi (np. oddzielny obieg dla C.W.U., oddzielny dla C.O.).
   • Zastosowanie: Idealne do ładowania magazynu IBC ciepłem z kolektorów słonecznych, pomp ciepła, kotłów na paliwa stałe lub gazowych. Niezbędne do bezpiecznego i efektywnego odbierania ciepła z magazynu IBC na potrzeby ciśnieniowej instalacji C.O. domu oraz przygotowania C.W.U.
   • Wady/Rozważania (oprócz wspomnianej konieczności odkamieniania używanych jednostek):
     • Konieczność zastosowania dodatkowej pompy obiegowej dla każdego obiegu pierwotnego (od strony IBC do wymiennika) oraz dla każdego obiegu wtórnego (od wymiennika do odbiornika ciepła, jeśli nie jest to wymuszone przez istniejącą pompę w systemie).
     • Wymiennik ciepła, mimo wysokiej sprawności, wprowadza pewną stratę temperatury (woda po stronie C.O. będzie miała nieco niższą temperaturę niż woda zasilająca wymiennik od strony IBC). Jego moc (zdolność do przekazywania ciepła w jednostce czasu) jest ograniczona i musi być odpowiednio dobrana do zapotrzebowania systemu grzewczego i wydajności źródła ciepła.

2. Wymienniki Powietrze-Woda (dla Integracji z Kolektorem Powietrznym DIY):
   • Zasada działania: Ten typ wymiennika służy do przekazywania ciepła z gorącego strumienia powietrza (np. z DIY kolektora słonecznego powietrznego) do wody krążącej w magazynie IBC. Może to być:
     • Prosta wężownica: Długa rura (np. miedziana, PEX) umieszczona w kanale z gorącym powietrzem, przez którą przepływa woda z magazynu.
     • Gotowy moduł wymiennika: Bardziej zaawansowane jednostki, przypominające chłodnicę samochodową lub nagrzewnicę, gdzie powietrze omywa gęsto upakowane rurki z wodą.
   • Zalety:
     • Umożliwia bezpośrednie wykorzystanie "darmowego" ciepła słonecznego z kolektora powietrznego do podgrzewania wody w magazynie.
     • Prosta koncepcja, potencjalnie możliwa do wykonania w systemie DIY.
   • Rozważania:
     • Efektywność zależy od powierzchni wymiany ciepła, prędkości przepływu powietrza i wody.
     • Konieczne jest zastosowanie pompy obiegowej do cyrkulacji wody między magazynem a wymiennikiem.
     • Należy zadbać o odpowiednią filtrację powietrza przed wymiennikiem, aby uniknąć jego zanieczyszczenia.

Wybór odpowiedniego wymiennika ciepła zależy od źródła energii, którym dysponujemy (np. słońce, pompa ciepła, kocioł) oraz od specyfiki projektowanej instalacji.

Kształt Zbiornika IBC a Problem Stratyfikacji Termicznej

Kluczem do efektywnego wykorzystania każdego bufora ciepła jest stratyfikacja termiczna, czyli utrzymanie wyraźnych warstw wody o różnej temperaturze (najcieplejsza woda powinna gromadzić się na górze zbiornika, a najchłodniejsza na dole). Kontenery IBC, o wymiarach około 1 metra wysokości i 1-1,2 metra szerokości, charakteryzują się niskim współczynnikiem kształtu (stosunek wysokości do średnicy/szerokości bliski 1). Badania i symulacje CFD jednoznacznie potwierdzają, że wysokie, smukłe zbiorniki buforowe utrzymują stratyfikację znacznie skuteczniej niż zbiorniki niskie i szerokie (jak IBC) lub ułożone poziomo. W płaskim zbiorniku IBC naturalny gradient gęstości wody, wynikający z różnicy temperatur, jest słabszy, co sprzyja łatwiejszemu mieszaniu się warstw wody przy każdym zakłóceniu przepływu.

Aby poprawić stratyfikację w systemie opartym na kontenerach IBC, można zastosować następujące strategie:

• Odpowiednie umiejscowienie wlotów i wylotów: Gorącą wodę ze źródła ciepła (np. wymiennika) należy wprowadzać do zbiornika jak najwyżej, a chłodną wodę powrotną do systemu grzewczego (np. do zasilania "podłogówki") pobierać z samego dna zbiornika.
• Dyfuzory i separatory przepływu: Montaż specjalnych elementów na wlotach, które rozpraszają strumień wpływającej wody, redukują jej prędkość i turbulencje, promując przepływ laminarny. Pomaga to w utrzymaniu istniejących warstw temperaturowych.
• Niska prędkość przepływu: Minimalizacja prędkości wody wpływającej do zbiornika (co odpowiada wysokiemu wskaźnikowi Richardsona) pozwala siłom wyporu (wynikającym z różnicy gęstości) dominować nad siłami powodującymi mieszanie.
• Poziome przegrody (baffle): Wprowadzenie wewnętrznych, poziomych płyt (przegród) tuż przy wlotach wody może znacząco ograniczyć mieszanie się wody, działając jako bariery rozpraszające strumień wlotowy.
• Kaskadowe (szeregowe) połączenie zbiorników: Łączenie kilku kontenerów IBC szeregowo, gdzie woda przepływa kolejno z jednego do drugiego (np. gorąca woda wpływa do pierwszego, przelewa się do drugiego itd., a zimna jest pobierana z ostatniego), efektywnie "zwiększa" całkowitą wysokość systemu magazynowania. Taki układ znacząco sprzyja lepszej stratyfikacji w całym systemie.

Kluczowa Rola Izolacji Płytami PIR 20cm

Otoczenie zespołu kontenerów IBC grubą i ciągłą warstwą izolacji z płyt PIR o grubości 20cm (osiągając współczynnik U przegrody na poziomie ok. 0.11 W/m²K) jest absolutnie kluczowe dla efektywności takiego magazynu ciepła. Taka wysokiej jakości izolacja:

• Drastycznie minimalizuje straty ciepła do otoczenia, pozwalając na długotrwałe przechowywanie zgromadzonej energii.
• Stabilizuje stratyfikację termiczną, eliminując niepożądane pionowe prądy konwekcyjne przy wewnętrznych ściankach zbiornika, które mogłyby zaburzać naturalne ułożenie się warstw wody o różnej temperaturze.

Podsumowanie: Duży Potencjał Tanich Kontenerów IBC w Magazynowaniu Ciepła dla Domów Pasywnych

Adaptacja sprawdzonych w przemyśle kontenerów IBC oraz technologii ich kontrolowanego ogrzewania do celów magazynowania ciepła w domach pasywnych z płyt PIR przedstawia się jako rozwiązanie o bardzo wysokim potencjale ekonomicznym i użytkowym. Kluczowe zalety to przede wszystkim bardzo niski koszt jednostkowy samych zbiorników (zwłaszcza używanych), ich duża dostępność oraz możliwość stworzenia magazynu o znacznej pojemności (np. ponad 100 kWh netto dla 4 połączonych jednostek pracujących w zakresie 30-60°C).

Aby system taki działał efektywnie i niezawodnie, należy bezwzględnie zadbać o:

• Doskonałą izolację termiczną całego zespołu zbiorników (np. za pomocą płyt PIR o grubości minimum 20 cm).
• Odpowiedni system wymiany ciepła (np. wysokowydajne wymienniki płytowe, jak opisano powyżej, lub wymienniki powietrze-woda, w zależności od źródła ciepła).
• Zastosowanie rozwiązań wspomagających stratyfikację termiczną (odpowiednie umiejscowienie i konstrukcja wlotów/wylotów, stosowanie dyfuzorów, wewnętrznych przegród, a przede wszystkim rozważenie połączenia kaskadowego/szeregowego zbiorników).
• Inteligentne sterowanie pracą całego systemu, aby maksymalizować wykorzystanie darmowej lub taniej energii (np. z paneli fotowoltaicznych, kolektorów słonecznych, czy przy wykorzystaniu dynamicznych taryf energii elektrycznej do zasilania pompy ciepła lub grzałek w kontrolowany sposób).
• Bezpieczeństwo Higieniczne – Prewencja Legionelli: Jeśli woda z magazynu ciepła (nawet poprzez wymiennik płytowy) ma jakikolwiek związek z przygotowaniem ciepłej wody użytkowej (C.W.U.), kluczowe jest zapobieganie rozwojowi bakterii Legionella. W tym celu zaleca się okresowe przegrzewanie całego lub części magazynu do temperatury minimum 60°C, a najlepiej około 70°C przez określony czas (np. 30 minut). Należy jednak pamiętać, że 70°C to górna granica krótkotrwałej odporności HDPE. Takie przegrzewanie powinno być realizowane w sposób kontrolowany, najlepiej sekcyjnie (jeśli system na to pozwala), aby nie narażać zbiorników na zbyt długą ekspozycję na maksymalną temperaturę. Alternatywnie, jeśli system C.W.U. posiada własny, mniejszy zasobnik, to właśnie on powinien być regularnie sterylizowany termicznie, lub zastosować wymiennik płytowy do C.W.U. o odpowiedniej mocy, który zapewni przepływowe podgrzanie wody do bezpiecznej temperatury.

Pomimo niższego współczynnika kształtu, który naturalnie nie sprzyja idealnej stratyfikacji w pojedynczym kontenerze, odpowiednio zaprojektowany i zmodyfikowany system magazynowania ciepła oparty na zbiornikach IBC może stanowić bardzo ekonomiczną i wydajną alternatywę dla znacznie droższych, dedykowanych buforów ciepła, idealnie wpisując się w filozofię nowoczesnego, taniego i energooszczędnego domu.

Źródła:
Informacje dotyczące właściwości HDPE i przemysłowych systemów grzewczych dla kontenerów IBC oparto na danych technicznych ogólnodostępnej wiedzy branżowej. Wnioski dotyczące stratyfikacji termicznej i adaptacji systemu do potrzeb domów pasywnych wynikają z analizy fundamentalnych zasad fizyki cieplnej, dynamiki płynów oraz sprawdzonych rozwiązań inżynierskich stosowanych w systemach magazynowania energii cieplnej.
